Bạn đang tìm hiểu MCB là gì và tại sao thiết bị này lại quan trọng đến vậy trong hệ thống điện? Trong bài viết này, VN Đại Phong sẽ cùng bạn khám phá mọi thông tin cần biết về MCB (Miniature Circuit Breaker), từ định nghĩa, cấu tạo, nguyên lý hoạt động đến cách lựa chọn và phân biệt với các thiết bị bảo vệ khác. MCB, hay còn gọi là aptomat tép hoặc cầu dao tự động dạng tép, là một khí cụ điện không thể thiếu để bảo vệ an toàn cho các mạch điện dân dụng và công nghiệp nhỏ.

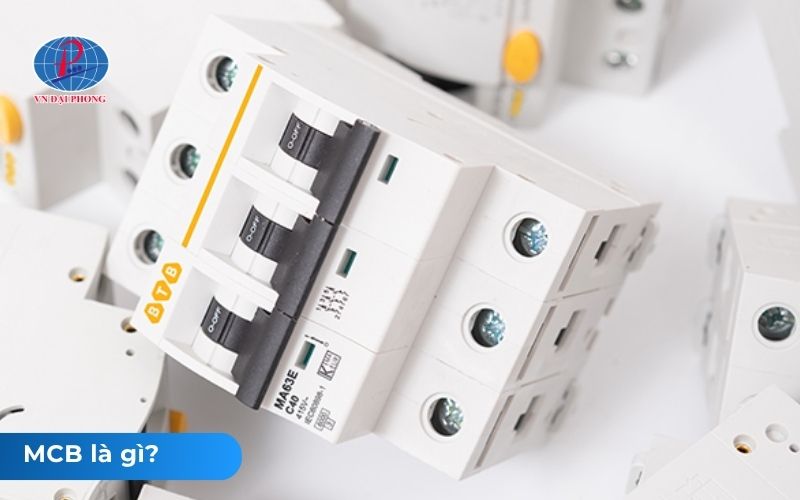

MCB là gì?

MCB (Miniature Circuit Breaker) là tên viết tắt của thiết bị ngắt mạch tự động dạng tép, thường được gọi là aptomat tép. Đây là thiết bị điện có chức năng bảo vệ mạch điện hạ thế khỏi các sự cố như quá tải và ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt mạch để bảo vệ hệ thống điện và các thiết bị kết nối.

Cấu tạo của MCB

Một MCB tiêu chuẩn thường gồm ba bộ phận chính:

Bộ phận tiếp điểm: Dùng để đóng hoặc ngắt dòng điện trong mạch.
Bộ phận dập hồ quang: Giúp dập tắt tia lửa điện khi ngắt mạch, đảm bảo an toàn cho người sử dụng.
Bộ phận bảo vệ: Gồm hai thành phần chính là cơ cấu nhiệt (bảo vệ quá tải) và cơ cấu từ (bảo vệ ngắn mạch).

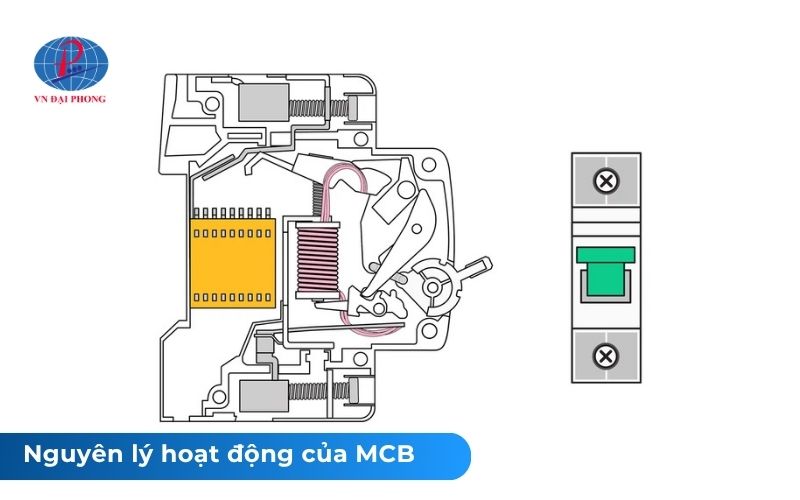

Nguyên lý hoạt động của MCB

Nguyên lý hoạt động của Aptomat chống rò dựa trên hai cơ chế chính:

Khi quá tải: Dòng điện vượt định mức nhưng không quá lớn đi qua thanh lưỡng kim. Thanh này nóng lên do hiệu ứng Joule, một trong hai kim loại giãn nở nhiều hơn làm thanh bị uốn cong. Khi độ cong đạt đến một mức nhất định, nó sẽ tác động vào cơ cấu lẫy, làm nhả khớp và lò xo sẽ đẩy tiếp điểm động tách khỏi tiếp điểm tĩnh, ngắt mạch điện. Quá trình này có độ trễ nhất định, cho phép các dòng khởi động tạm thời của động cơ mà không gây nhảy MCB.

Khi ngắn mạch: Dòng điện tăng vọt lên rất cao trong thời gian cực ngắn. Dòng điện lớn này đi qua cuộn dây nam châm điện, tạo ra một lực từ trường cực mạnh, hút nhanh phần ứng (armature) của nam châm. Phần ứng này tác động tức thời vào cơ cấu lẫy, làm mở tiếp điểm và ngắt mạch. Cơ chế này phản ứng rất nhanh để hạn chế tối đa thiệt hại do dòng ngắn mạch.

Phân loại MCB phổ biến hiện nay

MCB được chia thành nhiều loại khác nhau dựa trên cấu tạo, dòng cắt, đặc tính tác động và mục đích sử dụng. Việc hiểu rõ từng loại MCB sẽ giúp người dùng chọn đúng thiết bị phù hợp với hệ thống điện dân dụng hoặc công nghiệp, đảm bảo hiệu quả bảo vệ và độ an toàn cao.

Loại MCB	Đặc điểm nhận biết	Ứng dụng phổ biến
MCB loại B	Ngắt mạch khi dòng điện đạt 3–5 lần dòng định mức. Phù hợp cho tải có dòng khởi động thấp.	Sử dụng trong các mạch chiếu sáng, ổ cắm dân dụng.
MCB loại C	Ngắt khi dòng điện đạt 5–10 lần dòng định mức. Được dùng cho tải có dòng khởi động trung bình.	Phù hợp cho động cơ nhỏ, máy lạnh, bơm nước.
MCB loại D	Ngắt khi dòng điện đạt 10–20 lần dòng định mức. Dành cho tải có dòng khởi động lớn.	Dùng trong nhà máy, xưởng sản xuất, thiết bị công nghiệp nặng.
MCB 1 pha	Dành cho hệ thống điện dân dụng 1 pha, kích thước nhỏ gọn.	Dùng trong hộ gia đình, văn phòng nhỏ.
MCB 3 pha	Thiết kế cho mạng điện 3 pha, chịu tải lớn, khả năng cắt cao.	Ứng dụng trong công trình công nghiệp, tòa nhà, trung tâm thương mại.

Mỗi loại MCB có đặc điểm và ứng dụng riêng, tùy thuộc vào dòng điện và loại tải mà người dùng cần bảo vệ. Việc lựa chọn đúng loại MCB không chỉ giúp tăng tuổi thọ thiết bị điện, mà còn đảm bảo an toàn cho toàn bộ hệ thống. Khi cần tư vấn hoặc mua MCB chính hãng, bạn nên chọn những đơn vị uy tín, phân phối sản phẩm đạt tiêu chuẩn chất lượng.

Làm thế nào để chọn MCB phù hợp nhu cầu sử dụng?

Để chọn MCB (aptomat tép) phù hợp, bạn cần đánh giá chính xác đặc điểm tải, dòng điện thực tế, khả năng cắt, số cực và môi trường vận hành. Việc chọn đúng giúp hệ thống điện hoạt động ổn định, tránh ngắt không cần thiết và tăng tuổi thọ thiết bị.

Tiêu chí	Cách xác định	Gợi ý chọn
Dòng định mức (In)	Tính từ tổng công suất (I = P/U) của nhánh mạch.	Chọn In hơi lớn hơn dòng tải thực tế (ví dụ: tải 18A → MCB 20A hoặc 25A).
Đặc tính cắt (B/C/D)	Xem loại tải: dòng khởi động thấp/ trung bình/ lớn.	B cho chiếu sáng/ổ cắm; C cho máy lạnh/máy bơm; D cho động cơ lớn.
Số cực	Xác định theo hệ điện: 1 pha hay 3 pha.	1P/2P cho gia đình; 3P/4P cho công nghiệp và tòa nhà.
Khả năng cắt (kA)	Đánh giá theo mức ngắn mạch có thể xảy ra tại công trình.	Gia đình: 4.5–6kA; Công nghiệp: 6kA – 10kA hoặc cao hơn.
Môi trường lắp đặt	Kiểm tra độ ẩm, nhiệt độ, bụi và yêu cầu IP.	Lựa chọn MCB có vỏ kín, cấp IP phù hợp; lắp trong tủ điện bảo vệ.
Tiêu chuẩn và thương hiệu	Kiểm tra chứng nhận (IEC/EN) và nhà sản xuất.	Chọn thương hiệu uy tín có bảo hành và hỗ trợ kỹ thuật.

Việc lựa chọn MCB phù hợp đóng vai trò quan trọng trong việc đảm bảo an toàn, ổn định và tuổi thọ cho toàn bộ hệ thống điện. Một thiết bị được chọn đúng thông số không chỉ giúp tránh tình trạng quá tải hay ngắn mạch mà còn tối ưu hiệu quả sử dụng điện năng trong gia đình và công nghiệp.

Tham khảo thêm: Kinh nghiệm lựa chọn CB chống giật cho gia đình

Trên đây là toàn bộ thông tin về MCB là gì cũng như cấu tạo và nguyên lý làm việc của MCB mà VN Đại Phong muốn chia sẻ đến bạn. Nếu bạn đang tìm kiếm địa chỉ cung cấp MCB chính hãng, giá tốt, VN Đại Phong là lựa chọn đáng tin cậy. Với kinh nghiệm phân phối thiết bị điện từ các thương hiệu uy tín như Schneider, LS, Panasonic, ABB…, VN Đại Phong cam kết mang đến sản phẩm chất lượng cao, tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm, giúp bạn an tâm sử dụng và tiết kiệm chi phí lâu dài.
