Van bi điện là gì? Cấu tạo, nguyên lý và ứng dụng chi tiết

Trong thời đại công nghiệp hiện nay, van bi điện đang trở thành lựa chọn hàng đầu trong các hệ thống tự động hóa nhờ khả năng vận hành chính xác, ổn định và tiết kiệm nhân công. Với hơn 10 năm kinh nghiệm trong lĩnh vực thiết bị điều khiển van, VN Đại Phong sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại và cách lựa chọn van bi điều khiển điện phù hợp nhất.

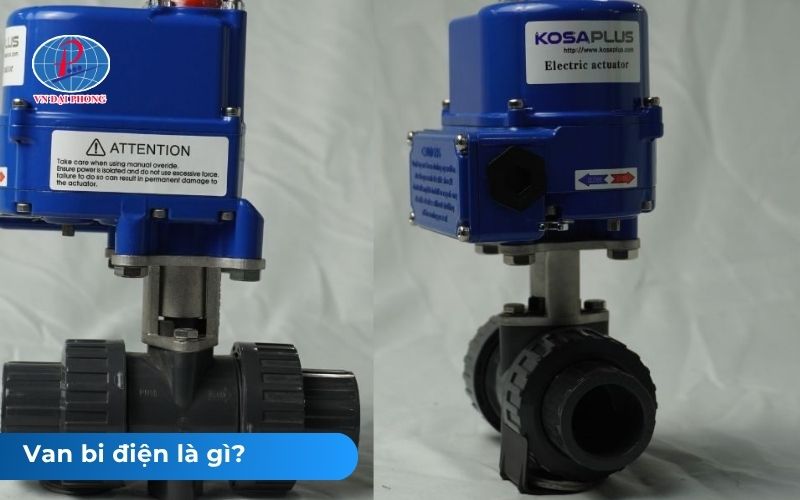

Van bi điện là gì?

Van bi điện (Electric Ball Valve) là thiết bị điều khiển dòng chảy trong đường ống bằng bộ truyền động điện (Electric Actuator). Thay vì phải đóng mở bằng tay như van cơ, người dùng chỉ cần cấp điện áp 24V, 110V hoặc 220V để motor bên trong bộ điều khiển quay, tác động lên trục van và xoay viên bi trong thân van, giúp mở hoặc đóng dòng chảy một cách tự động.

Loại van khoá nước 2 chiều này có thể điều khiển dòng nước, khí nén, hơi hoặc hóa chất một cách chính xác, giúp tối ưu quy trình sản xuất, giảm rủi ro và nâng cao hiệu suất vận hành. Van bi điện được ứng dụng phổ biến trong hệ thống xử lý nước, dây chuyền sản xuất thực phẩm, nhà máy hóa chất, PCCC, HVAC và nhiều lĩnh vực công nghiệp khác.

Cấu tạo của van bi điều khiển điện

Một bộ van bi điều khiển bằng điện gồm hai phần chính:

Phần thân van (Ball Valve)

Là phần trực tiếp tiếp xúc với lưu chất, thường được chế tạo từ:

Inox (304, 316): chịu ăn mòn tốt, dùng trong nước sạch, thực phẩm, hóa chất.
PVC: nhẹ, giá rẻ, thích hợp cho môi trường nước dân dụng.
Thép hoặc đồng: phù hợp với hệ thống hơi nóng, dầu hoặc áp suất cao.

Bên trong thân van có viên bi rỗng, khi xoay 90° sẽ tương ứng với trạng thái mở hoặc đóng hoàn toàn của van.

Bộ truyền động điện (Electric Actuator)

Đây là phần điều khiển chính của van, bao gồm:

Motor điện và bộ giảm tốc giúp xoay trục van.
Công tắc hành trình xác định điểm đóng/mở.
Mạch điều khiển nhận tín hiệu từ PLC hoặc tủ điện.
Vỏ bảo vệ bằng hợp kim nhôm hoặc nhựa ABS đạt tiêu chuẩn IP65 – IP67, chống bụi và chống nước tốt

Nguyên lý hoạt động của van bi điện

Nguyên lý hoạt động của van bi điều khiển điện khá đơn giản: khi nhận tín hiệu điều khiển (thường là 4–20mA hoặc 0–10V), motor sẽ quay trục van để xoay viên bi trong thân van. Tùy vào tín hiệu điều khiển, van có thể hoạt động ở hai chế độ:

Loại van	Đặc điểm hoạt động
Van bi chạy điện ON/OFF	Chỉ có hai trạng thái: mở hoàn toàn hoặc đóng hoàn toàn. Dùng cho hệ thống đóng/mở đơn giản, giá thành thấp, dễ lắp đặt.
Van bi chạy điện điều khiển tuyến tính (Modulating)	Có thể điều chỉnh góc mở theo tỷ lệ (25%, 50%, 75%…). Dùng trong hệ thống cần kiểm soát lưu lượng chính xác.

Cả hai loại đều dễ dàng tích hợp với tủ điều khiển, cảm biến hoặc hệ thống SCADA.

Phân loại van bi điện phổ biến

VN Đại Phong phân phối đa dạng các loại van bi điện, đáp ứng nhiều nhu cầu khác nhau. Dưới đây là một số phân loại phổ biến:

Theo mục đích sử dụng	Loại Van	Đặc điểm chính
Theo nguồn điện	220V AC	Phổ biến nhất, dùng cho dân dụng và công nghiệp nhẹ.
	24V DC	An toàn, phù hợp môi trường ẩm hoặc điều khiển bằng PLC.
	110V AC	Thường dùng trong hệ thống nhập khẩu từ Mỹ hoặc Nhật.
Theo số ngã của van	Van bi 2 ngã	Dùng để đóng/mở dòng chảy một hướng.
Theo số ngã của van	Van bi 3 ngã	Có dạng chữ L hoặc T, giúp chia hoặc trộn dòng chảy.
Theo vật liệu chế tạo	Van bi Inox	Bền, chịu nhiệt và chống ăn mòn cao.
Theo vật liệu chế tạo	Van PVC	Nhẹ, giá rẻ, phù hợp hệ thống nước sạch.
Theo kiểu kết nối	Lắp ren	Dễ lắp đặt, phù hợp đường ống nhỏ DN15–DN50.
	Lắp bich	Kết nối chắc chắn, dùng trong hệ thống lớn.
	Lắp hàn	Độ kín cao, chịu áp suất và nhiệt độ lớn.

Ưu điểm, nhược điểm của van điện

Tiêu chí	Ưu điểm	Nhược điểm
Cơ chế vận hành	Hoạt động tự động hoàn toàn, giảm nhân công.	Phụ thuộc vào nguồn điện.
Độ chính xác	Điều khiển chính xác, phản ứng nhanh.	Cần bảo dưỡng định kỳ motor.
Độ kín	Kín tuyệt đối, hạn chế rò rỉ.	Gioăng có thể mòn theo thời gian.
Tích hợp hệ thống	Dễ kết nối PLC, IoT, SCADA.	Cần kỹ thuật viên có chuyên môn.
Tuổi thọ thiết bị	Bền bỉ, 5–7 năm sử dụng ổn định.	Chi phí đầu tư ban đầu cao hơn van cơ.

Nhìn chung, van bi điều khiển điện là lựa chọn tối ưu cho hệ thống cần kiểm soát dòng chảy chính xác và tự động hóa cao.

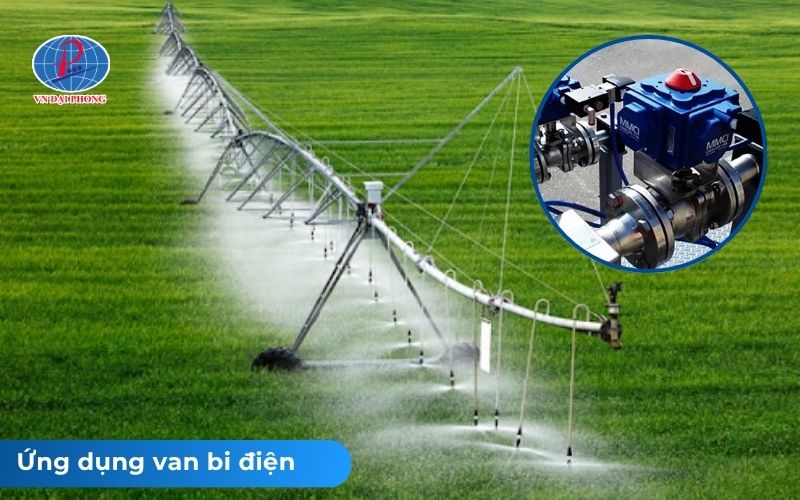

Ứng dụng thực tế của van bi điện

Với khả năng đóng mở tự động, điều khiển chính xác và độ bền cao, van bi điện được sử dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng. Dưới đây là những ứng dụng phổ biến nhất mà thiết bị này mang lại hiệu quả vượt trội:

Hệ thống cấp thoát nước: Giúp điều khiển tự động nguồn nước chính hoặc điều tiết lưu lượng theo nhu cầu sử dụng.
Nhà máy xử lý nước sạch và nước thải: Hỗ trợ quá trình vận hành ổn định, giảm sự can thiệp thủ công, đảm bảo an toàn trong môi trường ẩm ướt.
Ngành thực phẩm và đồ uống: Đảm bảo kiểm soát dòng chảy chính xác, duy trì tiêu chuẩn vệ sinh và an toàn thực phẩm.
Ngành hóa chất – dược phẩm: Kiểm soát lưu lượng hóa chất ổn định, giảm nguy cơ rò rỉ, nâng cao độ an toàn cho hệ thống.
Hệ thống HVAC (điều hòa không khí trung tâm): Điều tiết dòng nước nóng hoặc lạnh để duy trì nhiệt độ ổn định trong toàn hệ thống.
Hệ thống PCCC và khí nén: Đáp ứng nhanh khi có sự cố, vận hành tin cậy trong môi trường áp suất cao hoặc khẩn cấp.

Nhờ tính linh hoạt, độ chính xác cao và khả năng tương thích với nhiều môi trường làm việc, van bi chạy bằng điện đã trở thành thiết bị không thể thiếu trong các hệ thống tự động hóa hiện đại. Lựa chọn đúng loại van và nhà cung cấp uy tín như VN Đại Phong sẽ giúp doanh nghiệp của bạn tối ưu hiệu suất, tiết kiệm chi phí và đảm bảo vận hành an toàn lâu dài.

Câu hỏi thường gặp (FAQ) về van bi điện

Van bi điện khác gì so với van điện từ?

Van điện từ dùng lực hút từ để đóng/mở, thích hợp cho ống nhỏ. Van bi bằng điện dùng motor quay, chịu áp cao hơn và bền hơn.

Van bi bằng điện có dùng cho nước nóng được không?

Có, nếu chọn thân van inox hoặc thép carbon, chịu được nhiệt độ đến 180°C.

Có thể điều khiển van bi bằng điện từ xa không?

Hoàn toàn có thể, thông qua tủ PLC hoặc hệ thống SCADA.

Tuổi thọ trung bình của van bi điện là bao lâu?

Từ 3 – 7 năm tùy môi trường và tần suất sử dụng.

Van có hoạt động khi mất điện không?

Không, trừ loại có tay quay phụ hoặc lò xo hồi vị (spring return) giúp van trở về vị trí an toàn.

Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp và thiết bị điều khiển tự động, VN Đại Phong tự hào là đại lý phân phối van bi bằng điện chính hãng từ các thương hiệu uy tín trong và ngoài nước. Liên hệ ngay Hotline 0901 817 168 để được VN Đại Phong tư vấn chi tiết và nhận báo giá tốt nhất.
