Thông số kỹ thuật máy biến áp 3 pha – Nguyên lý hoạt động
Máy biến áp 3 pha là thiết bị điện từ tĩnh có nhiệm vụ thay đổi điện áp dòng điện xoay chiều 3 pha mà không làm thay đổi tần số, hoạt động dựa trên hiện tượng cảm ứng điện từ. Thiết bị này giữ vai trò quan trọng trong hệ thống truyền tải và phân phối điện năng công suất lớn, thường được sử dụng tại khu công nghiệp, tòa nhà cao tầng và trạm biến áp. Để có cái nhìn tổng quan hơn về thiết bị máy biến áp 3 pha. Hãy cùng VN Đại Phong tìm hiểu qua bài viết dưới đây bạn nhé!

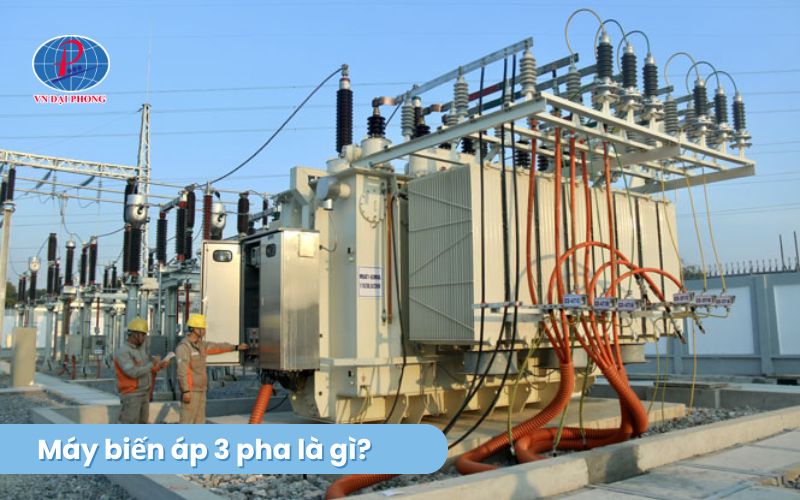

Máy biến áp 3 pha là gì và tại sao thông số kỹ thuật lại quan trọng?
Máy biến áp 3 pha là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi điện áp của dòng điện xoay chiều ba pha từ mức này sang mức khác mà vẫn giữ nguyên tần số. Chúng được sử dụng rộng rãi trong các hệ thống truyền tải và phân phối điện năng, cũng như trong các nhà máy, xí nghiệp, tòa nhà lớn. Nắm rõ thông số kỹ thuật máy biến áp 3 pha giúp:
- Lựa chọn chính xác: Mỗi hệ thống điện có yêu cầu riêng về công suất, điện áp. Hiểu thông số giúp chọn đúng loại máy, tránh lãng phí hoặc quá tải.
- Đảm bảo an toàn: Sai lệch thông số có thể dẫn đến sự cố chập cháy, hư hỏng thiết bị, thậm chí gây nguy hiểm cho người vận hành.
- Tối ưu hiệu suất: Máy biến áp hoạt động hiệu quả nhất khi các thông số phù hợp với điều kiện vận hành thực tế.
- Tuân thủ tiêu chuẩn: Các thông số kỹ thuật thường gắn liền với các tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC), đảm bảo chất lượng và độ tin cậy.
- Dự toán chi phí: Thông số ảnh hưởng trực tiếp đến giá thành máy biến áp và chi phí vận hành lâu dài.

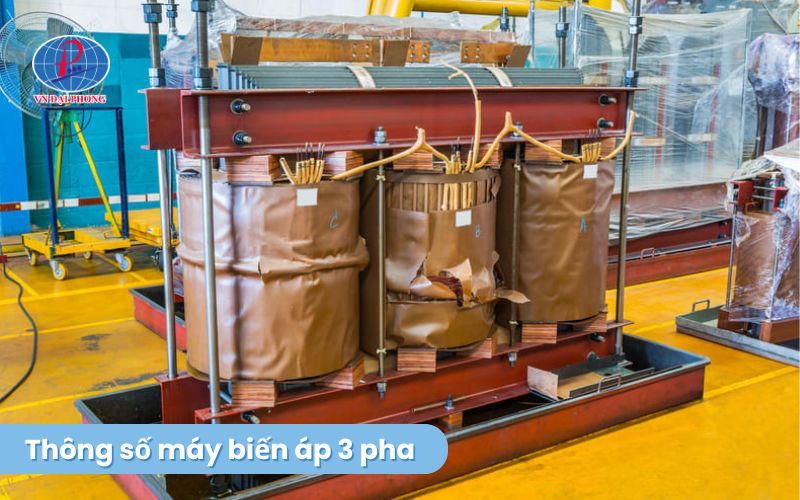

Các thông số kỹ thuật quan trọng của máy biến áp 3 pha
Khi tìm hiểu về thông số kỹ thuật máy biến áp 3 pha, có nhiều chỉ số bạn cần quan tâm. Dưới đây là những thông số cốt lõi nhất:
Công suất định mức
Đây là công suất toàn phần mà máy biến áp có thể cung cấp liên tục cho tải ở điều kiện vận hành bình thường, đơn vị tính là kVA (kilovolt-ampere). Lựa chọn công suất phù hợp với tổng nhu cầu của phụ tải là vô cùng quan trọng.
Ví dụ: Máy biến áp 560kVA có nghĩa là nó có thể cung cấp công suất biểu kiến tối đa 560 kilovolt-ampere.
Điện áp định mức sơ cấp và thứ cấp
Điện áp sơ cấp là điện áp đầu vào của máy biến áp, thường là điện áp lưới cao hoặc trung thế (ví dụ: 22kV, 35kV). Điện áp thứ cấp là điện áp đầu ra cung cấp cho tải, thường là điện áp hạ thế (ví dụ: 0.4kV hay 400V/230V).
Lưu ý: Phải chọn đúng dải điện áp phù hợp với lưới điện khu vực và yêu cầu của thiết bị sử dụng.
Tần số định mức
Tại Việt Nam, tần số lưới điện tiêu chuẩn là 50Hz. Hầu hết các máy biến áp được thiết kế để hoạt động ở tần số này.
Tổ đấu dây
Tổ đấu dây thể hiện cách nối các cuộn dây sơ cấp và thứ cấp (sao, tam giác, ziczac) và góc lệch pha giữa điện áp dây sơ cấp và thứ cấp tương ứng. Các tổ đấu dây phổ biến bao gồm Dyn11, Yyn0, Yzn11,…
Quan trọng: Việc chọn đúng tổ đấu dây rất cần thiết khi cần hòa đồng bộ các máy biến áp hoặc kết nối với các hệ thống đặc thù.
Tổn hao không tải
Là công suất tiêu thụ của máy biến áp khi cuộn thứ cấp hở mạch (không mang tải) và cuộn sơ cấp được đặt điện áp định mức. Tổn hao này chủ yếu do từ trễ và dòng điện xoáy trong lõi thép. Đơn vị tính là Watt (W) hoặc Kilowatt (kW). Máy có Po càng thấp càng tiết kiệm điện khi vận hành không tải hoặc non tải.
Tổn hao ngắn mạch
Là công suất tiêu thụ khi cuộn thứ cấp bị ngắn mạch và cuộn sơ cấp được cấp dòng điện định mức. Tổn hao này chủ yếu là tổn hao đồng trên các cuộn dây. Đơn vị tính là Watt (W) hoặc Kilowatt (kW). Pk thấp hơn thường đồng nghĩa với hiệu suất cao hơn khi mang tải.
Điện áp ngắn mạch
Là tỷ lệ phần trăm giữa điện áp cần đặt vào cuộn sơ cấp (khi cuộn thứ cấp ngắn mạch) để dòng điện trong cuộn sơ cấp đạt giá trị định mức, so với điện áp định mức của cuộn đó. Uk% ảnh hưởng đến khả năng chịu đựng dòng ngắn mạch và độ sụt áp của máy biến áp.
Ví dụ: Uk = 4-6% là phổ biến cho máy biến áp phân phối.
Theo Ông Trần Gia Bảo, Kỹ sư Điện cao cấp tại VN Đại Phong: “Nhiều người thường bỏ qua chỉ số Uk% khi chọn máy biến áp 3 pha, nhưng đây là một thông số quan trọng ảnh hưởng đến khả năng phối hợp bảo vệ và ổn định điện áp của hệ thống. Một Uk% quá thấp có thể gây ra dòng ngắn mạch rất lớn, đòi hỏi thiết bị bảo vệ phải có khả năng cắt cao hơn.”
Cấp cách điện
Thể hiện khả năng chịu đựng điện áp của vật liệu cách điện trong máy biến áp, bao gồm điện áp chịu đựng xung sét và điện áp chịu đựng tần số công nghiệp. Việc này đặc biệt quan trọng để đảm bảo an toàn trong điều kiện vận hành khắc nghiệt hoặc khi có sự cố quá áp.
Tiêu chuẩn chế tạo
Máy biến áp thường được sản xuất theo các tiêu chuẩn quốc gia (TCVN) hoặc quốc tế (IEC). Ví dụ: TCVN 6306 (IEC 60076). Việc tuân thủ tiêu chuẩn đảm bảo chất lượng, độ tin cậy và khả năng tương thích của máy.
Kiểu làm mát
Có nhiều phương pháp làm mát khác nhau, ký hiệu bằng các chữ cái theo tiêu chuẩn IEC:
- ONAN (Oil Natural Air Natural): Dầu tự nhiên, không khí tự nhiên. Phổ biến cho máy biến áp ngâm dầu công suất vừa và nhỏ.
- ONAF (Oil Natural Air Forced): Dầu tự nhiên, không khí cưỡng bức (dùng quạt).
- AN (Air Natural): Không khí tự nhiên (cho máy biến áp khô).
- AF (Air Forced): Không khí cưỡng bức (cho máy biến áp khô).
Kích thước và trọng lượng
Các thông số này quan trọng cho việc thiết kế vị trí lắp đặt, móng máy, và vận chuyển. Thông thường, nhà sản xuất sẽ cung cấp bản vẽ kích thước chi tiết.
Cách đọc bảng thông số kỹ thuật máy biến áp 3 pha?

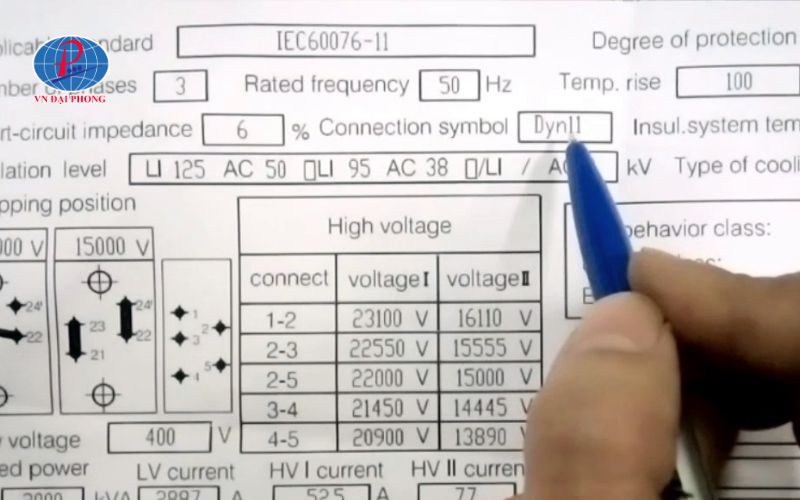

Bảng thông số kỹ thuật (nameplate) thường được gắn trực tiếp lên vỏ máy biến áp 3 pha. Để đọc hiểu, bạn cần:
- Xác định các ký hiệu: Làm quen với các ký hiệu tiêu chuẩn cho từng thông số (ví dụ: S, U, I, P, f).
- Đối chiếu đơn vị: Chú ý đến đơn vị của từng thông số (kVA, kV, A, kW, Hz, %).
- Hiểu ý nghĩa: Nắm được ý nghĩa thực tế của từng con số đối với hoạt động của máy.
- So sánh với yêu cầu: Đối chiếu các thông số của máy với yêu cầu của hệ thống điện bạn cần lắp đặt.
Việc lắp đặt và bảo trì máy biến áp cũng cần sự cẩn trọng tương tự như khi thực hiện các công việc kỹ thuật khác, ví dụ như tìm hiểu về Cách bố trí hệ thống ống nước dân dụng và những lỗi phổ biến để đảm bảo hệ thống hoạt động hiệu quả và tránh các sự cố không đáng có.

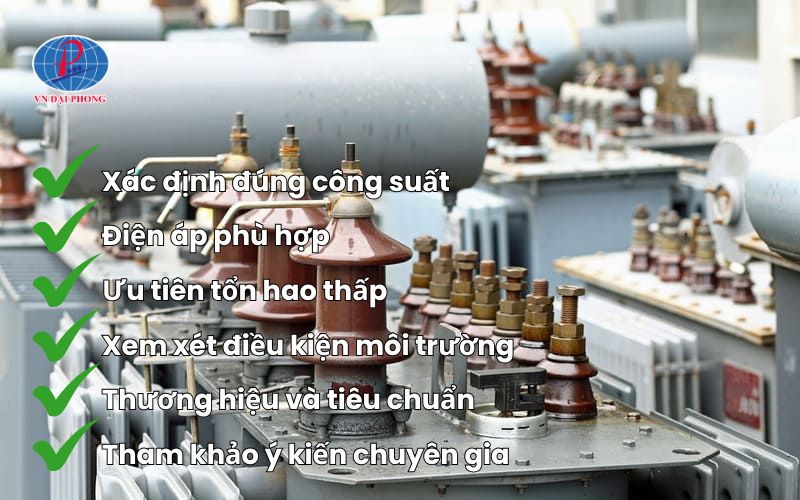

Những lưu ý khi lựa chọn máy biến áp 3 pha dựa trên thông số kỹ thuật
Khi bạn đứng trước quyết định lựa chọn máy biến áp, việc phân tích Máy Biến áp 3 Pha Thông Số Kỹ Thuật là cực kỳ quan trọng. Dưới đây là một số gợi ý:
- Xác định đúng công suất: Tính toán kỹ lưỡng tổng công suất tiêu thụ của các thiết bị, có dự phòng cho phát triển trong tương lai (thường từ 20-30%). Tránh chọn máy quá lớn gây lãng phí hoặc quá nhỏ gây quá tải.
- Điện áp phù hợp: Đảm bảo điện áp sơ cấp khớp với lưới điện cung cấp và điện áp thứ cấp phù hợp với thiết bị sử dụng.
- Ưu tiên tổn hao thấp: Máy có tổn hao không tải (Po) và tổn hao ngắn mạch (Pk) thấp sẽ tiết kiệm điện năng vận hành hơn, đặc biệt với các máy hoạt động liên tục.
- Xem xét điều kiện môi trường: Nơi lắp đặt có nhiệt độ cao, độ ẩm lớn, hay nhiều bụi bẩn không? Điều này sẽ ảnh hưởng đến việc chọn cấp bảo vệ (IP) và kiểu làm mát.
- Thương hiệu và tiêu chuẩn: Ưu tiên các thương hiệu uy tín như THIBIDI, EMC, Shihlin,… và các sản phẩm tuân thủ tiêu chuẩn TCVN, IEC.
- Tham khảo ý kiến chuyên gia: Nếu không chắc chắn, hãy tìm đến sự tư vấn của các kỹ sư điện hoặc nhà cung cấp có kinh nghiệm như VN Đại Phong.
Ông Nguyễn Văn Minh, Kỹ sư trưởng tại VN Đại Phong, chia sẻ: “Một sai lầm phổ biến là khách hàng chỉ tập trung vào công suất và giá cả mà quên đi các thông số quan trọng khác như tổn hao, cấp cách điện hay tổ đấu dây. Điều này có thể dẫn đến những vấn đề về hiệu suất và độ bền về lâu dài. Việc hiểu rõ máy biến áp 3 pha thông số kỹ thuật giúp bạn đầu tư thông minh hơn.”
Việc lắp đặt chính xác không chỉ dừng lại ở máy biến áp. Ngay cả trong các hệ thống đường ống, việc nắm rõ kỹ thuật cũng rất quan trọng, bạn có thể tìm hiểu thêm qua Hướng dẫn 2 cách nối ống HDPE chính xác, đúng kỹ thuật để thấy được tầm quan trọng của việc tuân thủ quy trình.
Máy biến áp 3 pha là giải pháp quan trọng trong việc truyền tải và phân phối điện năng, giúp đảm bảo an toàn, ổn định và tiết kiệm chi phí cho hệ thống điện. Nếu bạn đang tìm máy biến áp 3 pha chất lượng, giá tốt. Hãy liên hệ ngay với VN Đại Phong qua số Hotline 0935 650 918 để được tư vấn chi tiết và chọn giải pháp phù hợp nhất cho nhu cầu của mình.
