Aptomat chống rò và những lưu ý khi lắp đặt

Aptomat chống rò (RCCB, RCBO, hay RCD) là thiết bị điện quan trọng giúp bảo vệ con người và hệ thống điện khỏi nguy cơ điện giật, cháy nổ. Với cơ chế phát hiện và ngắt dòng điện rò rỉ khi vượt ngưỡng an toàn, aptomat chống rò mang đến sự an toàn tối đa cho người dùng, đồng thời đảm bảo các thiết bị điện hoạt động ổn định và bền bỉ. Để hiểu rõ hơn về sản phẩm này và những lưu ý khi lắp đặt. Hãy cùng VN Đại Phong khám phá qua bài viết dưới đây bạn nhé!

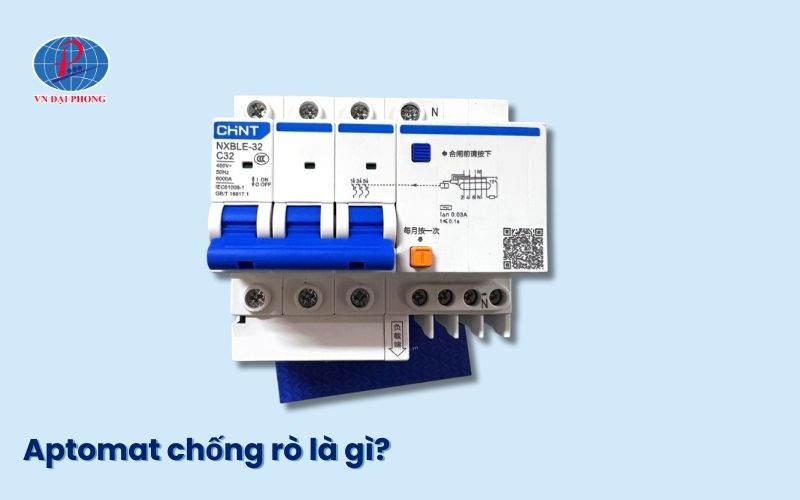

Aptomat chống rò là gì? Tại sao nó lại quan trọng?

Aptomat chống rò, hay còn gọi là CB chống giật, cầu dao chống dòng rò, là một thiết bị điện có khả năng tự động ngắt mạch điện khi phát hiện có dòng điện rò rỉ xuống đất hoặc qua cơ thể người. Dòng rò này, dù nhỏ, cũng có thể gây nguy hiểm đến tính mạng hoặc gây cháy nổ nếu tiếp xúc với vật liệu dễ cháy.

Nguyên lý hoạt động cơ bản: Aptomat chống rò hoạt động dựa trên nguyên tắc cân bằng dòng điện. Nó so sánh dòng điện đi qua dây nóng (pha) và dòng điện trở về qua dây trung tính (nguội). Trong điều kiện hoạt động bình thường, hai dòng điện này bằng nhau. Khi có sự cố rò rỉ (ví dụ, người chạm vào phần mang điện của thiết bị bị hở), một phần dòng điện sẽ truyền qua cơ thể người xuống đất, làm mất cân bằng giữa dòng đi và dòng về. Aptomat sẽ phát hiện sự chênh lệch này và ngay lập tức cắt mạch điện, thường trong khoảng thời gian rất ngắn (mili giây).

Tầm quan trọng của aptomat chống rò:

• Bảo vệ an toàn tính mạng: Đây là vai trò quan trọng nhất, giúp ngăn ngừa các tai nạn điện giật nghiêm trọng.
• Phòng chống cháy nổ: Dòng rò kéo dài có thể gây phát nhiệt tại điểm rò, dẫn đến nguy cơ chập cháy, đặc biệt nguy hiểm cho các công trình và nhà ở.
• Bảo vệ thiết bị điện: Gián tiếp bảo vệ các thiết bị khác khỏi hư hỏng do sự cố rò rỉ điện gây ra.

Aptomat chống rò sự khác nhau giữa các loại phổ biến

Thị trường hiện nay có nhiều loại aptomat chống rò, mỗi loại có những đặc điểm và ứng dụng riêng. Việc nắm rõ Aptomat Chống Rò Sự Khác Nhau Giữa chúng là điều cần thiết. Dưới đây là các loại phổ biến nhất:

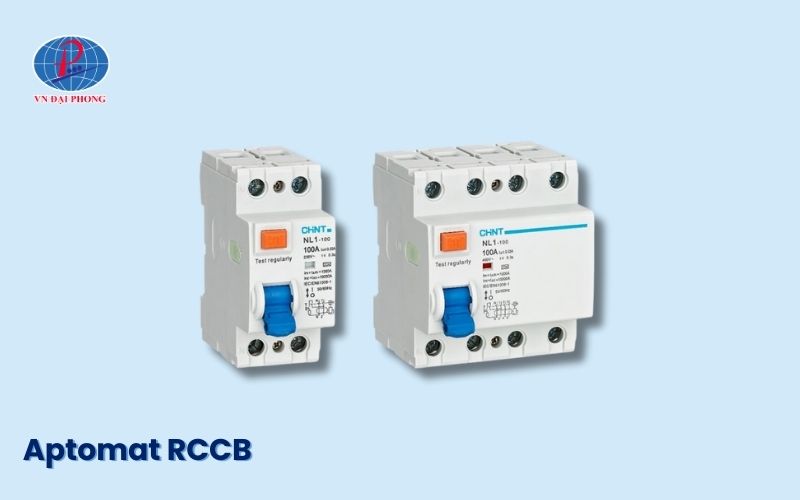

RCCB (Residual Current Circuit Breaker)

RCCB là viết tắt của Residual Current Circuit Breaker, hay còn gọi là aptomat chống dòng rò.

• Chức năng chính: Chỉ có chức năng duy nhất là phát hiện và ngắt mạch khi có dòng rò.
• Bảo vệ: Bảo vệ chống giật cho người và chống cháy do dòng rò.
• Lưu ý quan trọng: RCCB không có khả năng bảo vệ quá tải hay ngắn mạch. Do đó, nó bắt buộc phải được lắp đặt phối hợp với một MCB (Miniature Circuit Breaker) hoặc MCCB (Moulded Case Circuit Breaker) để đảm bảo an toàn toàn diện cho hệ thống điện.
• Nguyên lý hoạt động: RCCB theo dõi sự cân bằng dòng điện giữa dây pha và dây trung tính. Khi phát hiện chênh lệch vượt ngưỡng cho phép (ví dụ 30mA, 100mA, 300mA), nó sẽ ngắt mạch.
• Ứng dụng: Thường được sử dụng trong các hộ gia đình, văn phòng, nhà xưởng để bảo vệ chống giật cho người sử dụng các thiết bị điện.

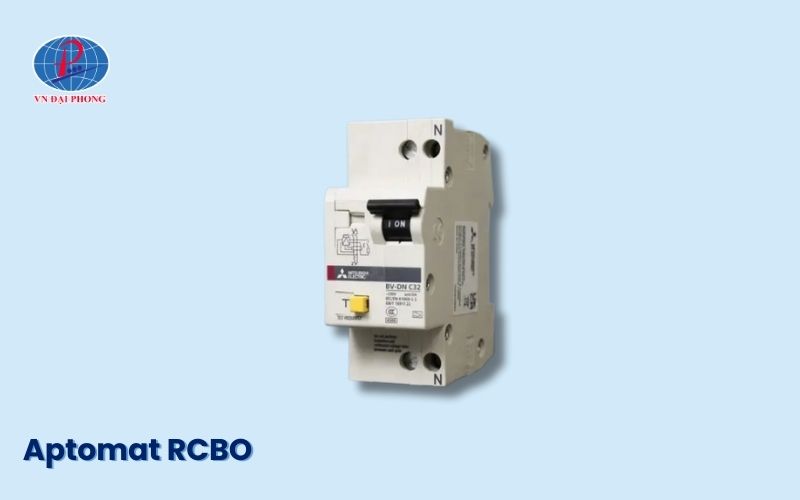

RCBO (Residual Current Circuit Breaker with Overcurrent Protection)

RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection. Đây là thiết bị kết hợp các tính năng ưu việt.

• Chức năng chính: Là sự kết hợp giữa RCCB và MCB. Nghĩa là RCBO vừa có khả năng chống dòng rò, vừa bảo vệ quá tải và ngắn mạch.
• Bảo vệ: Bảo vệ toàn diện: chống giật, chống cháy do dòng rò, chống quá tải và chống ngắn mạch.
• Ưu điểm:
  • Tiết kiệm không gian: Do tích hợp nhiều chức năng trong một thiết bị duy nhất, RCBO giúp tiết kiệm không gian lắp đặt trong tủ điện so với việc lắp riêng RCCB và MCB.
  • Đấu nối đơn giản hơn: Giảm thiểu số lượng dây nối và điểm kết nối.
  • Bảo vệ toàn diện: Cung cấp giải pháp bảo vệ “tất cả trong một”.
• Nhược điểm: Giá thành thường cao hơn so với RCCB hoặc MCB riêng lẻ.
• Ứng dụng: Rất phù hợp cho các vị trí cần bảo vệ cao và không gian lắp đặt hạn chế, như các nhánh ổ cắm riêng lẻ, phòng tắm, nhà bếp, hoặc các thiết bị điện quan trọng.

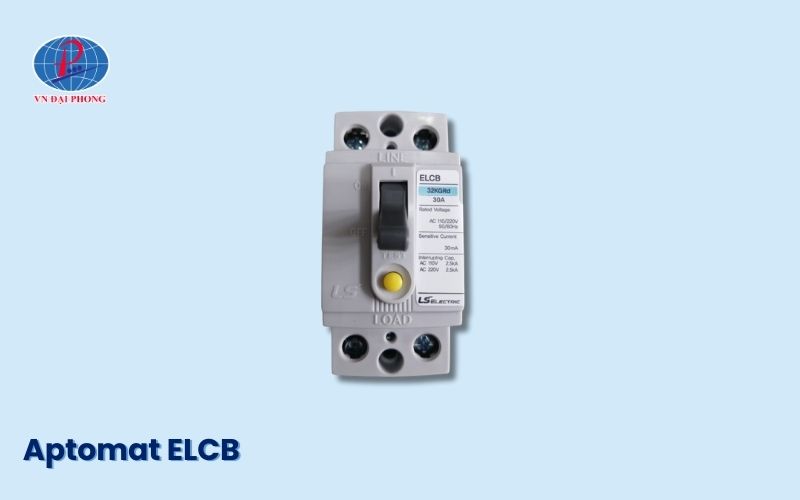

ELCB (Earth Leakage Circuit Breaker)

ELCB là viết tắt của Earth Leakage Circuit Breaker. Đây là một thuật ngữ cũ hơn và hiện nay ít được sử dụng phổ biến như RCCB hay RCBO, tuy nhiên vẫn cần biết để phân biệt.

• Nguyên lý hoạt động: Có hai loại chính:
  • Voltage-ELCB (ELCB hoạt động theo điện áp): Đo điện áp trên dây nối đất. Nếu điện áp này vượt ngưỡng do có dòng rò qua vỏ thiết bị xuống đất, ELCB sẽ ngắt. Loại này yêu cầu hệ thống nối đất tốt và có thể không hoạt động nếu dây nối đất bị đứt.
  • Current-ELCB (ELCB hoạt động theo dòng điện): Gần giống với RCCB, nhưng thuật ngữ này thường dùng cho các thiết bị đời cũ hơn.
• Hạn chế: ELCB hoạt động theo điện áp có thể không nhạy bằng RCCB/RCBO và phụ thuộc nhiều vào chất lượng hệ thống nối đất.
• Hiện trạng: Ngày nay, RCCB và RCBO với công nghệ phát hiện dòng rò tiên tiến hơn đã gần như thay thế ELCB trong hầu hết các ứng dụng mới. Tuy nhiên, bạn vẫn có thể bắt gặp ELCB trong các công trình cũ.

Theo ông Trần Văn Nam, chuyên gia kỹ thuật điện với hơn 15 năm kinh nghiệm tại VN Đại Phong: “Việc hiểu rõ Aptomat chống rò sự khác nhau giữa RCCB và RCBO là cực kỳ quan trọng. Nhiều người dùng nhầm lẫn RCCB có thể bảo vệ quá tải, điều này hoàn toàn sai lầm và có thể dẫn đến hư hỏng thiết bị hoặc nguy hiểm hơn là cháy nổ nếu không có MCB đi kèm.”

Bảng so sánh nhanh: RCCB vs RCBO

Để dễ hình dung hơn về Aptomat chống rò sự khác nhau giữa RCCB và RCBO, mời bạn tham khảo bảng so sánh sau:

Tính năng	RCCB	RCBO
Chống dòng rò	Có	Có
Bảo vệ quá tải	Không	Có
Bảo vệ ngắn mạch	Không	Có
Kích thước	Thường nhỏ gọn hơn (chỉ tính riêng nó)	Thường lớn hơn RCCB một chút (do tích hợp thêm bộ phận của MCB)
Lắp đặt	Cần MCB/MCCB đi kèm để bảo vệ quá tải/ngắn mạch	Độc lập, không cần thiết bị bảo vệ khác kèm theo cho các chức năng này
Chi phí	Thấp hơn (cho từng thiết bị riêng lẻ)	Cao hơn
Ứng dụng tối ưu	Bảo vệ tổng cho nhiều nhánh đã có MCB	Bảo vệ riêng lẻ cho từng nhánh, thiết bị, hoặc nơi cần an toàn cao

Sự khác biệt cốt lõi giữa Aptomat chống rò và Aptomat thường (MCB/MCCB)

Nhiều người thường nhầm lẫn giữa aptomat chống rò và aptomat thường (như MCB – aptomat tép, hoặc MCCB – aptomat khối). Điểm khác biệt căn bản nằm ở chức năng bảo vệ:

Aptomat thường (MCB/MCCB):

• Chức năng chính: Bảo vệ hệ thống điện và thiết bị khỏi sự cố quá tải (dòng điện vượt quá định mức cho phép trong thời gian dài) và ngắn mạch (chập điện, dòng điện tăng đột ngột lên rất cao).
• Nguyên lý: Dựa trên tác động nhiệt (lưỡng kim) đối với quá tải và tác động từ (cuộn dây điện từ) đối với ngắn mạch.
• Khả năng phát hiện dòng rò: Không có. Aptomat thường hoàn toàn “mù” trước các dòng rò nhỏ gây nguy hiểm cho con người.

Aptomat chống rò (RCCB/RCBO):

• Chức năng chính: Bảo vệ con người khỏi bị điện giật do dòng rò.
• RCBO có thêm chức năng bảo vệ quá tải và ngắn mạch, tương tự MCB.
• RCCB chỉ có chức năng chống rò, cần kết hợp với MCB/MCCB.

Tóm lại, aptomat thường bảo vệ thiết bị và đường dây khỏi các sự cố về cường độ dòng điện lớn. Trong khi đó, aptomat chống rò sự khác nhau giữa nó và aptomat thường là nó tập trung vào việc phát hiện những dòng điện rò rỉ nhỏ, đủ để gây nguy hiểm cho người nhưng có thể chưa đủ lớn để aptomat thường tác động.

Làm thế nào để chọn Aptomat chống rò phù hợp?

Việc lựa chọn aptomat chống rò phù hợp phụ thuộc vào nhiều yếu tố. Dưới đây là những cân nhắc quan trọng:

Xác định nhu cầu bảo vệ: Bạn cần bảo vệ chống rò cho toàn bộ ngôi nhà hay chỉ cho một khu vực/thiết bị cụ thể (ví dụ: máy nước nóng, ổ cắm nhà bếp)? Bạn cần cả bảo vệ quá tải, ngắn mạch hay chỉ chống rò? Nếu đã có MCB tổng, bạn có thể cân nhắc RCCB. Nếu lắp cho nhánh riêng chưa có bảo vệ, RCBO là lựa chọn tốt.

Thông số kỹ thuật quan trọng:

• Dòng điện định mức (In): Phải phù hợp với tổng công suất của các thiết bị điện mà nó bảo vệ. Ví dụ: 16A, 20A, 25A, 32A, 40A, 63A,… Dòng rò danh định (IΔn): Đây là ngưỡng dòng rò mà aptomat sẽ tác động.
• 30mA: Mức độ bảo vệ cao nhất cho con người, thường dùng cho các ổ cắm, khu vực ẩm ướt (nhà tắm, nhà bếp), thiết bị cầm tay. Đây là lựa chọn phổ biến cho gia đình.
• 100mA: Dùng cho các khu vực ít tiếp xúc trực tiếp hơn, hoặc khi dòng rò tự nhiên của hệ thống lớn hơn một chút, giúp tránh ngắt điện không cần thiết. Cũng có thể dùng làm bảo vệ cấp thứ hai sau aptomat 30mA.
• 300mA: Chủ yếu để bảo vệ chống cháy do rò rỉ điện, thường dùng cho aptomat tổng của tòa nhà, nhà xưởng, hoặc các thiết bị công suất lớn có khả năng rò rỉ cao hơn.

Số cực (Poles):

• 1P+N hoặc 2P: Cho mạng điện 1 pha (1 dây pha, 1 dây trung tính).
• 3P hoặc 3P+N (4P): Cho mạng điện 3 pha.

Môi trường lắp đặt:

• Chọn loại có cấp bảo vệ IP phù hợp nếu lắp đặt ở nơi ẩm ướt hoặc ngoài trời.
• Xem xét nhiệt độ môi trường hoạt động.

Thương hiệu và chất lượng: Ưu tiên các thương hiệu uy tín trên thị trường như Schneider Electric, ABB, Siemens, Mitsubishi Electric, Panasonic, LS Electric… để đảm bảo chất lượng, độ bền và độ chính xác. Tại VN Đại Phong, chúng tôi cũng cung cấp các thiết bị đóng cắt từ những thương hiệu này, cùng với các sản phẩm chủ lực như ống nhựa Hoa Sen, Bình Minh, Tiền Phong, dây cáp điện Cadivi, Thibidi và máy biến áp.

Chị Nguyễn Thị Mai Anh, một kiến trúc sư thường xuyên tư vấn thiết kế điện cho các công trình dân dụng, chia sẻ: “Khi tư vấn cho khách hàng, tôi luôn nhấn mạnh việc phải hiểu rõ aptomat chống rò sự khác nhau giữa các loại. Ví dụ, với máy nước nóng trực tiếp, nhất định phải dùng RCBO 30mA để đảm bảo an toàn tuyệt đối. Việc này quan trọng không kém việc chọn dây cáp điện chất lượng từ Cadivi hay thiết bị đóng cắt tốt.”

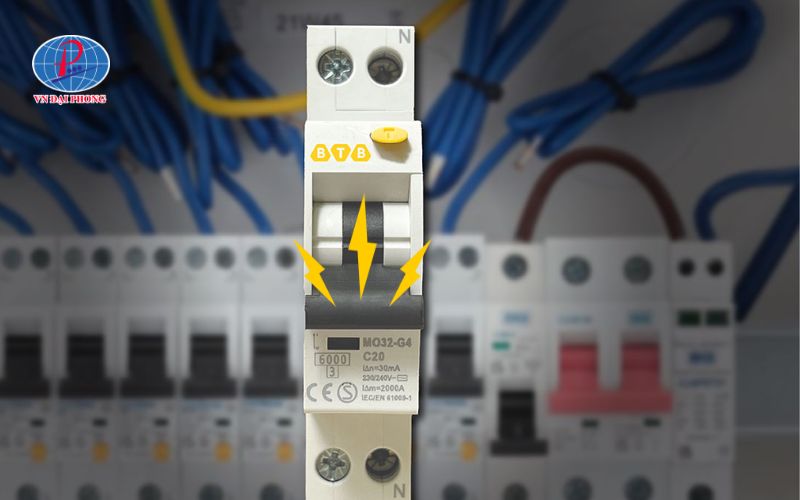

Những lưu ý quan trọng khi sử dụng Aptomat chống rò

Để aptomat chống rò hoạt động hiệu quả và bền bỉ, cần lưu ý:

• Lắp đặt đúng kỹ thuật: Việc lắp đặt phải được thực hiện bởi người có chuyên môn. Đấu nối sai có thể khiến aptomat không hoạt động hoặc hoạt động sai.
• Kiểm tra định kỳ: Hầu hết các aptomat chống rò đều có nút “Test” (T). Bạn nên nhấn nút này định kỳ (ví dụ, hàng tháng) để kiểm tra xem aptomat có còn hoạt động tốt không. Khi nhấn nút Test, aptomat phải nhảy (ngắt điện). Nếu không, cần thay thế ngay.
• Không lắp đặt ở nơi quá ẩm ướt, ngập nước (trừ loại có thiết kế chuyên dụng).
• Tìm hiểu nguyên nhân khi aptomat nhảy thường xuyên: Nếu aptomat chống rò thường xuyên nhảy, đó có thể là dấu hiệu hệ thống điện hoặc thiết bị nào đó đang bị rò rỉ điện thực sự. Cần tìm ra và khắc phục nguyên nhân gốc rễ, không nên cố gắng bật lại nhiều lần hoặc thay thế bằng aptomat có dòng rò cao hơn một cách tùy tiện.
• Phân biệt rõ ràng: Luôn nhớ rằng RCCB không bảo vệ quá tải/ngắn mạch. Nếu sử dụng RCCB, phải có MCB/MCCB đi kèm.
• Thay thế khi cần thiết: Aptomat cũng có tuổi thọ nhất định. Nếu thiết bị đã cũ, hoạt động không ổn định hoặc sau khi xảy ra sự cố nghiêm trọng, nên cân nhắc thay thế.

Việc hiểu rõ aptomat chống rò sự khác nhau giữa các loại như RCCB, RCBO và cả ELCB là vô cùng cần thiết để đảm bảo an toàn điện cho chính bạn, gia đình và tài sản. Mỗi loại có những ưu nhược điểm và ứng dụng riêng, phù hợp với từng nhu cầu cụ thể. Lựa chọn đúng loại aptomat chống rò không chỉ giúp tối ưu hóa chi phí mà quan trọng hơn cả là mang lại sự an tâm tuyệt đối trong quá trình sử dụng điện.
